Относительно подробный разбор данных (на сегодняшний день) по шумоизоляции окна. Ссылки на источники и адаптированный текст. Скучновато, но если хочешь вникнуть - прочти. А короткое резюме - в конце. 😎
Шумоизоляция окна зависит не только от количества камер и толщины профиля. Большую роль играет сам стеклопакет: толщина каждого стекла, сочетание разных толщин, расстояния между стёклами, применение обычного или акустического триплекса и, наконец, масса всей конструкции.
При этом два двухкамерных стеклопакета одинаковой общей толщины 40 мм могут заметно отличаться по способности ослаблять уличный шум.
Именно поэтому при выборе стеклопакета имеет смысл смотреть не на количество миллиметров само по себе, а на то, как эти миллиметры распределены и какой акустический результат они дают.
Что означают децибелы шумоизоляции
Основной показатель стеклопакета — Rw, индекс изоляции воздушного шума.
Чем он выше, тем меньше звуковой энергии проходит через конструкцию.
Шкала децибел логарифмическая, поэтому даже несколько дополнительных децибел имеют значение:
| Прирост шумоизоляции | Что происходит со звуковой энергией* | Как обычно воспринимается |
|---|---|---|
| +3 дБ | проходит примерно в 2 раза меньше энергии | изменение уже различимо |
| +5 дБ | проходит примерно в 3 раза меньше энергии | явно тише |
| +7 дБ | проходит примерно в 5 раз меньше энергии | существенное улучшение |
| +10 дБ | проходит примерно в 10 раз меньше энергии | субъективно примерно вдвое тише |
* Речь идёт об акустической энергии и сравнении лабораторных характеристик. В комнате результат зависит также от профиля, уплотнений, монтажа, стен, вентиляционных клапанов и других путей проникновения звука.
Для автомобильного шума одного Rw недостаточно
Если окно выходит на оживлённую дорогу, полезно смотреть также на поправку Ctr.
Показатель: Rw + Ctr - лучше отражает способность конструкции ослаблять шум с выраженной низкочастотной составляющей — например, транспортный.
Поэтому стеклопакеты с одинаковым Rw могут по-разному вести себя возле дороги.
Почему одинаковые стёкла — не лучший вариант
Двухкамерный стеклопакет можно условно представить как три массы, связанные двумя воздушными «пружинами».
Звуковая волна заставляет наружное стекло колебаться. Часть колебаний передаётся через первую камеру среднему стеклу, затем через вторую — внутреннему.
Если все три стекла одинаковой толщины, их собственные акустические характеристики близки. Провалы шумоизоляции возникают примерно в сходных диапазонах частот и могут накладываться.
Именно поэтому производители акустического стекла рекомендуют использовать асимметрию — разные толщины стёкол.
Современное исследование двухкамерных стеклопакетов при фиксированной общей толщине показало, что замена симметричной схемы на асимметричную повышала Rw приблизительно на 4–5 дБ в лабораторных испытаниях. Изменение же только ширины воздушных камер влияло заметно меньше — примерно в пределах 1 дБ.
Исследование также показало лучший результат, когда более толстое стекло располагалось с наружной стороны. Оптимальной среди смоделированных конструкций оказалась схема 8–12–6–12–4. Стекло 8 мм мы сейчас не применяем, но сам эксперимент хорошо демонстрирует принцип работы асимметрии.

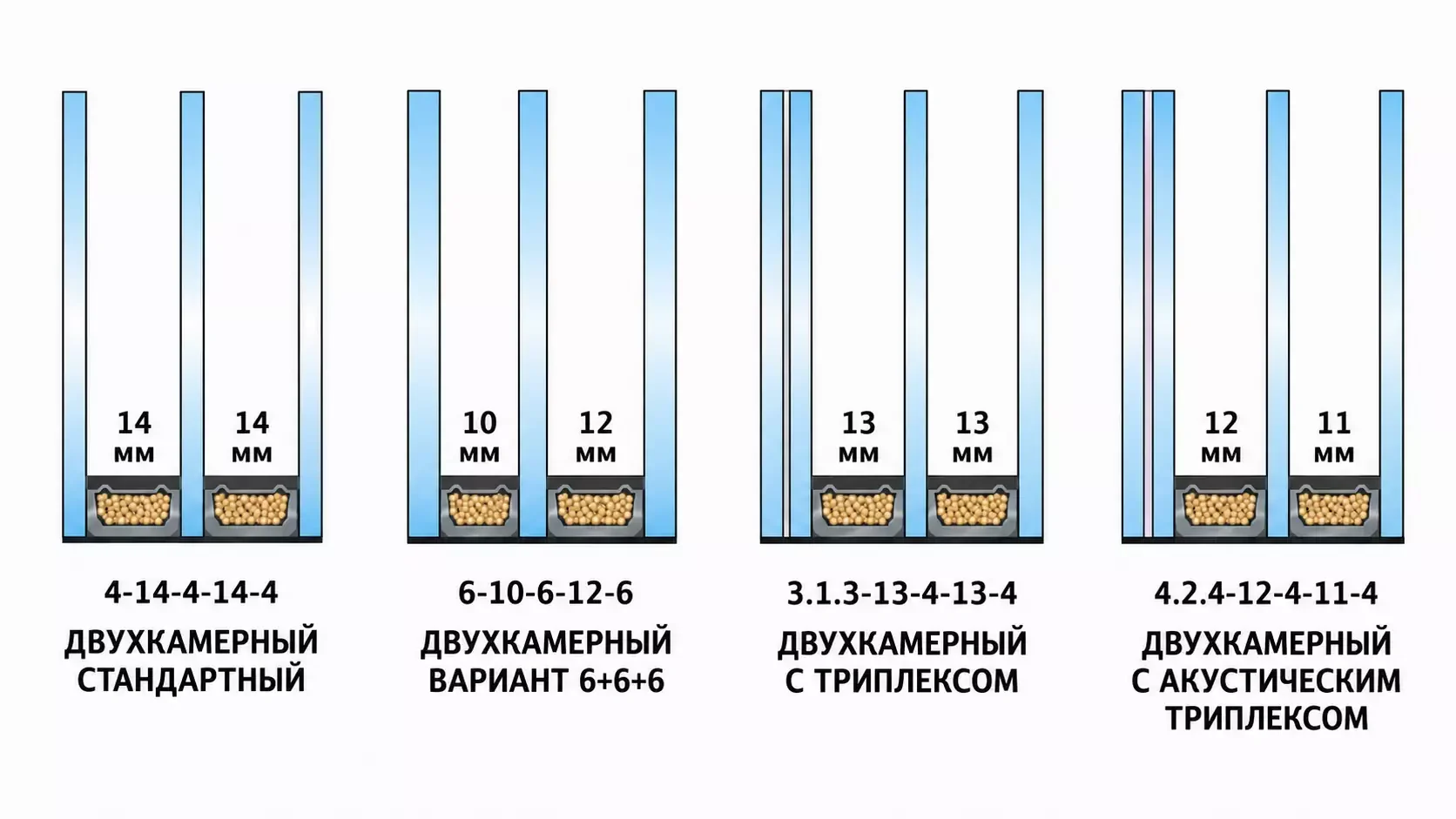

Сравним стеклопакеты одного класса — 40 мм
Для практического сравнения ниже все наши варианты рассматриваются как готовый двухкамерный стеклопакет толщиной 40 мм.
Для триплекса фактическая толщина ламинированного стекла включает PVB-прослойку, поэтому ширина дистанционных рамок в реальном производстве подбирается так, чтобы итоговая толщина пакета оставалась 40 мм.
Масса указана для стеклянной части пакета. Дистанционные рамки, герметики и газ добавляют ещё небольшую величину.
| Стёкла в пакете 40 мм | Масса стеклянной части | Ближайший опубликованный результат | Ориентир относительно обычного 4+4+4 | Статус |
|---|---|---|---|---|
| 4 + 4 + 4 | ≈30 кг/м² | 4–14–4–14–4: Rw ≈32 дБ | база | стандарт |
| 6 + 4 + 4 | ≈35 кг/м² | близкий 6–12–4–12–4: Rw ≈36 дБ | около +4 дБ | 👍 рациональная асимметрия |
| 6 + 6 + 6 | ≈45 кг/м² | близкий 6–12–6–12–6: Rw ≈34–35 дБ | около +2…3 дБ | ❌ вариант для сравнения |
| триплекс 3.1.3 + 4 + 4 | ≈35 кг/м² | близкий пакет: Rw ≈36 дБ | около +4 дБ | ✔️используем |
| триплекс 4.1.4 + 4 + 4 | ≈40 кг/м² | близкий пакет: Rw ≈37 дБ | около +5 дБ | ✔️используем |
| акустический Stratophone 4.2.4 + 4 + 4 | ≈41 кг/м² | близкий пакет: Rw ≈39 дБ | около +7 дБ | ✔️используем |
| 8 + 4 + 4 | ≈40 кг/м² | 8–12–4–12–4: Rw ≈37 дБ | около +5 дБ | ❌ |
Значения в таблице нельзя считать сертификатом конкретных 40-миллиметровых формул: часть опубликованных испытаний выполнена для пакетов 39, 40,4, 41 или 42 мм. Они приведены для корректного сравнения принципов. Точный Rw (C; Ctr) конкретного стеклопакета определяется испытанием его фактической конструкции.
Pilkington публикует для двухкамерных пакетов, например,
4–14–4–14–4 около 32 дБ, 6–12–6–12–6 около 34 дБ, 44.1–12–4–12–4 около 37 дБ, а акустический Optiphon 44.2 в сопоставимой схеме — около 38 дБ.
Saint-Gobain приводит для конструкции с обычным триплексом 3.3.1 и двумя стеклами по 4 мм результат около Rw 36 дБ, а для близких акустических ламинированных решений — более высокие значения.
AGC приводит для двухкамерного стеклопакета с акустическим Stratophone 44.2 st и двумя обычными стёклами показатели порядка Rw 39 дБ.
Что даёт обычный триплекс 3.1.3
Триплекс 3.1.3 состоит из двух стёкол по 3 мм, соединённых PVB-плёнкой.
В отличие от монолитного стекла, слоистое стекло имеет дополнительное демпфирование: полимерная прослойка частично гасит вибрации двух стеклянных листов.
При этом масса такого элемента составляет примерно 15 кг/м² — почти столько же, сколько у монолитного стекла 6 мм.
То есть пакет: 3.1.3 + 4 + 4 - имеет стеклянную массу около 35 кг/м².
Это значительно легче варианта 6+6+6, который весит около 45 кг/м², но опубликованные испытания близких конструкций показывают уровень порядка Rw 36 дБ. Saint-Gobain для 33.1–12–4–12–4 приводит Rw 36 дБ, а показатель, учитывающий транспортный шум, — около 31 дБ.
С практической точки зрения это интересный компромисс: значимый прирост шумоизоляции без чрезмерного увеличения массы створки.
Что даёт триплекс 4.1.4
Триплекс 4.1.4 содержит два стекла по 4 мм с одной PVB-прослойкой.
Его масса — около 20 кг/м².
В составе двухкамерного пакета с ещё двумя четырёхмиллиметровыми стёклами стеклянная часть получается около:
40 кг/м².
Pilkington для близкого двухкамерного пакета 44.1–12–4–12–4 указывает Rw ≈37 дБ.
Относительно стандартных 32 дБ это около +5 дБ.
На логарифмической шкале это соответствует примерно втрое меньшей передаче звуковой энергии через само остекление.
В реальной комнате это не означает автоматически «в три раза тише», но разница уже должна восприниматься отчётливо.
Что меняет акустический Stratophone 4.2.4
Stratophone — акустический ламинированный материал AGC.
В обозначении 44.2 st используются два стекла по 4 мм и специальная акустическая PVB-прослойка. Номинальная толщина составляет около 9 мм, масса — около 21 кг/м².
В отличие от обычного PVB, специальная акустическая прослойка предназначена именно для демпфирования колебаний стекла, в частности в области критических частот.
Очень показательно прямое сравнение AGC двух одинаковых по геометрии стеклопакетов с обычным Stratobel и акустическим Stratophone.
Для сопоставимой конструкции с обычным ламинированным стеклом AGC приводит:
Rw 37 (-2; -6) дБ.
С акустическим Stratophone:
Rw 39 (-2; -7) дБ.
То есть только применение акустической прослойки в данном испытанном семействе добавляет около 2 дБ по Rw.
При этом основной эффект хорошего шумозащитного пакета всё равно формируется совместно:
- массой;
- асимметрией;
- ламинированным стеклом;
- демпфирующей акустической прослойкой;
- правильно выбранными камерами.
Stratophone не отменяет законы акустики — он позволяет использовать имеющуюся толщину пакета эффективнее.
Что это означает возле дороги
Для транспорта особенно интересен Rw + Ctr.
У стандартного тройного остекления AGC 4–12–4–12–4 опубликовано: Rw 33 дБ; Rw + Ctr ≈27 дБ.
У близкого пакета с обычным триплексом 33.1 Saint-Gobain приводит показатель транспортного шума около: 31 дБ.
А у пакета с акустическим Stratophone 44.2 st AGC: Rw + Ctr ≈32 дБ.
Разница порядка 4–5 дБ в транспортном диапазоне — уже не косметическая.
В бытовом восприятии это означает явно более спокойный фон от постоянного движения автомобилей, хотя конкретный эффект всего окна будет зависеть от рамы, герметичности створки и монтажа.
Почему вес нельзя игнорировать
Улучшение акустики часто достигается увеличением массы стекла. Но для открывающейся створки каждый килограмм постоянно работает на петли и фурнитуру.
Сравним стеклянную массу для створки со стеклопакетом площадью 1,5 м²:
| Состав стёкол | Масса стекла на 1 м² | Стекло в створке 1,5 м² | Прибавка к стандарту |
|---|---|---|---|
| 4 + 4 + 4 | 30 кг | 45 кг | — |
| 3.1.3 + 4 + 4 | 35 кг | 52,5 кг | +7,5 кг |
| 4.1.4 + 4 + 4 | 40 кг | 60 кг | +15 кг |
| Stratophone 4.2.4 + 4 + 4 | 41 кг | 61,5 кг | +16,5 кг |
| 6 + 6 + 6 | 45 кг | 67,5 кг | +22,5 кг |
И это масса только стеклянной части. К ней добавляются пвх профиль, стальное армирование, фурнитура, ручка, дистанционные рамки и герметики стеклопакета.
Поэтому шумоизоляционный пакет нельзя выбирать независимо от размера створки. Необходимо проверять полную массу готовой створки и допустимую нагрузку конкретной системы фурнитуры.
Особенно это важно для широких и высоких поворотно-откидных створок.
Интересный результат: больше веса не всегда означает больше тишины
Сравним два подхода.
Пакет 6+6+6:
- около 45 кг/м² стекла;
- ближайшие испытанные конструкции — около 34–35 дБ.
Триплекс 4.1.4 + 4 + 4:
- около 40 кг/м²;
- опубликованный близкий результат — около 37 дБ.
Stratophone 4.2.4 + 4 + 4:
- около 41 кг/м²;
- близкий испытанный результат — около 39 дБ.
Получается важный практический вывод: шумоизоляцию выгоднее повышать не только килограммами, а правильной конструкцией стеклопакета.
А есть ли преимущества у 6–10–6–12–6?
Да. Это не плохой стеклопакет. Три шестимиллиметровых стекла дают ему большую массу — около 45 кг/м², что на 50% больше стеклянной массы стандартного пакета 4+4+4.
Камеры 10 и 12 мм также создают небольшую асимметрию. Поэтому он способен обеспечить лучшую шумоизоляцию, чем обычный пакет с тремя стеклами по 4 мм.
Но его недостаток заключается в том, что все три основные массы одинаковы — 6, 6 и 6 мм. Исследования показывают, что изменение ширины камер само по себе влияет на Rw существенно слабее, чем изменение толщин стёкол. У близкого симметричного пакета 6–12–6–12–6 опубликовано около 34–35 дБ, несмотря на внушительную массу 45 кг/м². Поэтому главное преимущество 6–10–6–12–6 — масса и механически простая конструкция.
Но по соотношению: шумоизоляция / вес - обычный или особенно акустический триплекс выглядит интереснее.
Для окна это принципиально: задача состоит не в том, чтобы сделать стеклопакет максимально тяжёлым, а в том, чтобы получить максимальное ослабление шума при разумной нагрузке на створку и фурнитуру.
Итог: какой стеклопакет выбрать для квартиры
Если свести всё сравнение к практическому выбору, то главный вывод простой:
для шумоизоляции важна не максимальная масса стеклопакета сама по себе, а то, насколько эффективно эта масса используется.
Асимметрия толщин, триплекс и специальная акустическая прослойка позволяют получить больший эффект при той же или даже меньшей нагрузке на створку.
Все варианты ниже рассматриваются как двухкамерные стеклопакеты общей толщиной 40 мм. Для триплексов ширина дистанционных рамок подбирается так, чтобы итоговая толщина пакета оставалась 40 мм.
| Стеклянная часть пакета | Масса стекла, ≈ кг/м² | Шумоизоляция Rw, ориентир* | Практический смысл | Для квартиры |
|---|---|---|---|---|
| 4 + 4 + 4 | 30 | ≈32–33 дБ | Стандартный двухкамерный пакет, минимальная масса | 🍀 Для тихого двора, спокойной улицы, верхних этажей |
| 6 + 4 + 4 | 35 | ≈35–36 дБ | Умеренная асимметрия, заметный прирост без сильного увеличения веса | 💎 Хороший универсальный вариант |
| 3.1.3 + 4 + 4 | ≈35 | ≈36 дБ | Триплекс дополнительно демпфирует колебания, масса остаётся умеренной | ✅️ Один из наиболее рациональных вариантов для обычной квартиры |
| 4.1.4 + 4 + 4 | ≈40 | ≈37 дБ | Более массивный триплекс и более высокая шумоизоляция | ✔️ Для окон на шумную улицу |
| Stratophone 4.2.4 + 4 + 4 | ≈41 | ≈39 дБ | Специальная акустическая прослойка обеспечивает дополнительное демпфирование | ✔️ Для интенсивного транспортного шума |
| 6 + 6 + 6 | 45 | ≈34–35 дБ | Большая масса, но три одинаковых стекла ограничивают акустическую эффективность | ❌ Применим, но по соотношению «шумоизоляция / вес» уступает вариантам с триплексом |
| 8 + 4 + 4 | 40 | ≈37 дБ | Выраженная асимметрия за счёт толстого наружного стекла | ❌ Сейчас не используем |
| 8 + 6 + 4 | 45 | высокий потенциал по исследованиям | Сильная асимметрия при большой массе | ❌ Сейчас не используем; приведён как исследовательский пример |
* Значения Rw приведены как ориентиры по опубликованным испытаниям близких по составу конструкций. Точный показатель конкретного стеклопакета должен подтверждаться протоколом испытаний именно его фактической формулы.
Что это означает на практике
Если сравнивать стандартный пакет с уровнем порядка 32–33 дБ и более эффективный вариант около 36 дБ, разница составляет примерно 3–4 дБ. Такое изменение уже можно различить на слух.
Переход к уровню около 37 дБ даёт примерно +5 дБ относительно стандартного варианта. Через само остекление при этом передаётся примерно втрое меньше акустической энергии, а снижение шума уже воспринимается достаточно отчётливо.
Уровень порядка 39 дБ, который достигается близкими конструкциями с акустическим Stratophone, означает выигрыш около 6–7 дБ относительно стандартного двухкамерного стеклопакета. Для самого остекления это соответствует примерно четырёх- или пятикратному снижению передаваемой звуковой энергии.
Важно понимать, что это сравнение относится именно к стеклопакету. Итоговая шумоизоляция готового окна зависит также от профиля, уплотнений, герметичности створки, монтажа и других путей проникновения звука.
Какой вариант выглядит наиболее рационально
Для большинства квартир, где требуется улучшенная шумоизоляция без чрезмерного утяжеления створки, особенно интересен вариант:
3.1.3 + 4 + 4.
По массе он близок к стеклопакету с одним стеклом 6 мм — около 35 кг/м², но за счёт ламинированного стекла получает дополнительное демпфирование.
Если окно выходит непосредственно на оживлённую улицу, более логичным становится:
4.1.4 + 4 + 4.
Он тяжелее, но даёт дальнейший прирост шумоизоляции.
Для объектов с интенсивным транспортным шумом наиболее интересным из рассматриваемых решений выглядит:
Stratophone 4.2.4 + 4 + 4.
Здесь специальная акустическая прослойка позволяет получить высокий уровень шумоизоляции без необходимости переходить к чрезвычайно тяжёлой конструкции.
Почему вес обязательно учитывать
Разница между стандартным 4+4+4 и 6+6+6 составляет примерно:
30 против 45 кг стекла на 1 м².
Для стеклопакета площадью 1,5 м² это уже:
45 кг против 67,5 кг.
То есть створка получает около 22,5 кг дополнительной массы только за счёт стекла.
К этому нужно добавить профиль, армирование, фурнитуру, ручку, дистанционные рамки и герметики.
Поэтому для открывающихся створок выбор шумозащитного стеклопакета всегда должен сопровождаться проверкой полной массы створки и допустимой нагрузки на конкретную фурнитуру.
Отдельно о пакете 6–10–6–12–6
У этого варианта есть реальные преимущества: три стекла по 6 мм дают большую массу, а разные камеры 10 и 12 мм немного нарушают симметрию конструкции.
По сравнению со стандартным 4+4+4 такой пакет действительно имеет потенциал для лучшей шумоизоляции.
Но его главный недостаток — три одинаковых стекла.
Близкие испытанные конструкции 6+6+6 показывают порядка 34–35 дБ, при этом масса стекла составляет около 45 кг/м².
Для сравнения:
- 3.1.3 + 4 + 4 — около 35 кг/м² и примерно 36 дБ;
- 4.1.4 + 4 + 4 — около 40 кг/м² и примерно 37 дБ;
- Stratophone 4.2.4 + 4 + 4 — около 41 кг/м² и примерно 39 дБ.
3.1.3 + 4 + 4 — около 35 кг/м² и примерно 36 дБ;
4.1.4 + 4 + 4 — около 40 кг/м² и примерно 37 дБ;
Stratophone 4.2.4 + 4 + 4 — около 41 кг/м² и примерно 39 дБ.
Поэтому 6–10–6–12–6 нельзя считать плохим стеклопакетом, но именно для шумоизоляции квартиры он выглядит менее рационально, чем варианты с обычным или акустическим триплексом. И мы такой пакет не делаем - нет смысла.
Практический вывод: хороший шумозащитный стеклопакет — это не самый тяжёлый стеклопакет. Это конструкция, которая даёт максимальное ослабление шума при разумной массе и допустимой нагрузке на створку и фурнитуру.
Если вы не уверены, какой вариант подойдёт именно для вашей квартиры, можно подобрать стеклопакет по уровню уличного шума, размеру створок и требованиям к комфорту — без избыточного утяжеления конструкции. Подобрать стеклопакет или получить консультацию можно вместе со специалистом перед заказом окна.
Источники и исследования:
Zhang H., Wang Y., Ji X. — исследование влияния толщины стёкол и камер на двухкамерное остекление, Buildings, 2025.
Исследование Buildings 2025
Pilkington — опубликованные протоколы акустических испытаний двухкамерных стеклопакетов.
Pilkington: испытания двухкамерных стеклопакетов
AGC — технические характеристики Stratophone и Thermobel Stratophone.
AGC Stratophone
Saint-Gobain Glass — сравнительные данные обычного и акустического ламинированного стекла.
Saint-Gobain: акустические характеристики остекления
